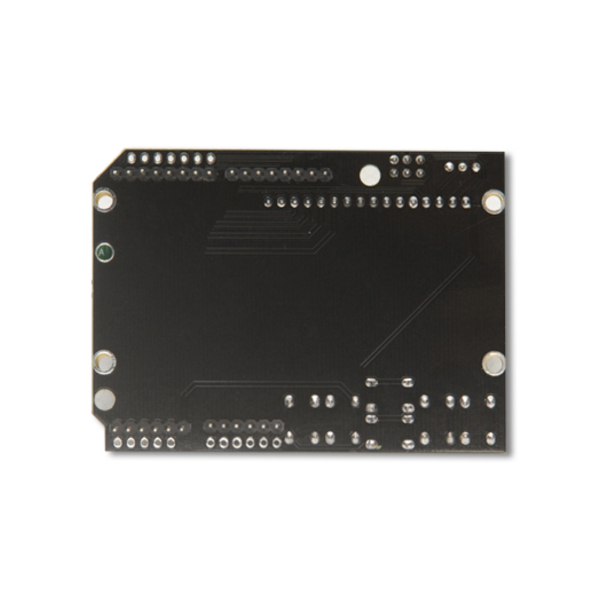

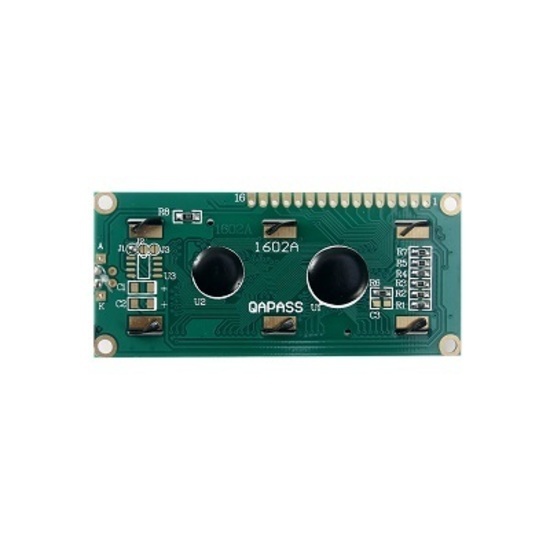

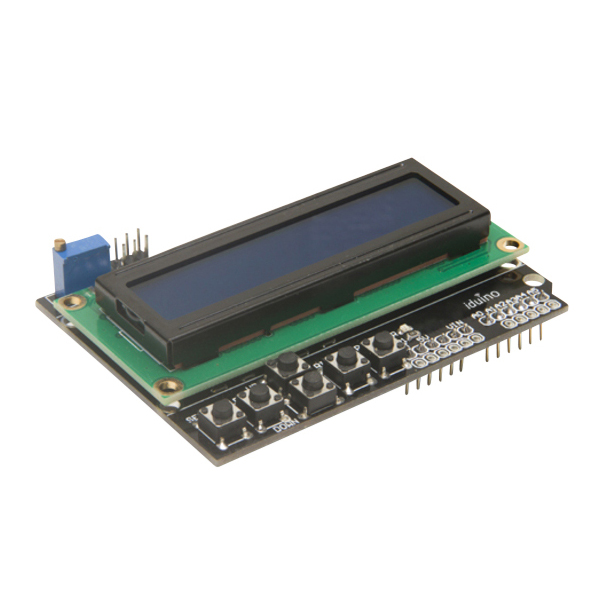

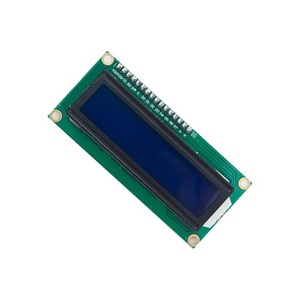

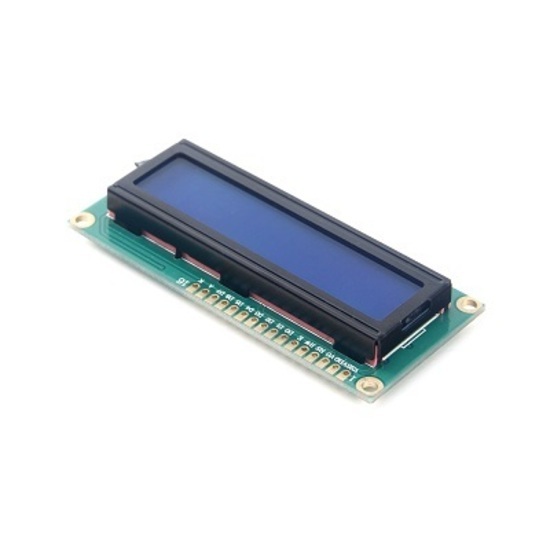

Μονάδα εμφάνισης για Arduino

Ως επαγγελματίας κατασκευαστής, θα θέλαμε να σας παρέχουμε μονάδα εμφάνισης για το Arduino. Πρώτα είναι η διεπαφή. Όλες αυτές οι οθόνες υποστηρίζουν SPI. Οι προγραμματιστές συχνά αναρωτιούνται: "Ποια διεπαφή χρησιμοποιεί τις λιγότερες ακίδες GPIO; Είναι αυτή η διεπαφή αρκετά γρήγορη ώστε η εφαρμογή μου να ενημερώνει την οθόνη;" Όταν χρησιμοποιείτε έναν σχετικά μικρό επεξεργαστή όπως το Arduino, το SPI είναι συχνά η καλύτερη επιλογή επειδή απαιτεί μόνο μικρό αριθμό καλωδίων (3 ή 4), αλλά αυτό περιορίζει επίσης το συνολικό μέγεθος (αριθμό pixel) που μπορεί να ελεγχθεί γρήγορα. Το I2C είναι μια άλλη επιλογή διεπαφής που μπορεί να κρατήσει ανοιχτό το GPIO. Για οθόνες Arduino, γενικά συνιστούμε τη χρήση SPI μέσω I2C, επειδή το SPI είναι πιο γρήγορο και πιο κατάλληλο για το χειρισμό πολύπλοκων μεταφορών δεδομένων, όπως η ανάγνωση δεδομένων εικόνας από μια κάρτα SD.

Στη συνέχεια, πρέπει να εξετάσουμε τον δεύτερο παράγοντα για την επιλογή μιας οθόνης Arduino: τον αριθμό των pixel. Γενικά συνιστούμε να χρησιμοποιείτε μια οθόνη με ανάλυση 320x240 ή μικρότερη για χρήση με το Arduino. Για παράδειγμα, μια οθόνη 24-bit 320x240 θα απαιτούσε 230.400 byte *(8 + 2) = 2.304.000 bit ανά καρέ. Διαιρώντας το με 8.000.000 (η ταχύτητα Arduino SPI είναι 8MHZ), έχουμε 0,288 δευτερόλεπτα ανά καρέ ή 3,5 καρέ ανά δευτερόλεπτο. Ενώ τα 3,5 fps είναι αρκετά για πολλές εφαρμογές, δεν είναι ιδιαίτερα γρήγορο. Η χρήση μιας οθόνης με λιγότερα bit ανά pixel ή λιγότερα pixel θα αυξήσει τον ρυθμό καρέ. Μπορείτε να χρησιμοποιήσετε την αριθμομηχανή παρακάτω για να υπολογίσετε τον ρυθμό καρέ μιας οθόνης χρησιμοποιώντας SPI και Arduino.

Τέλος, προτείνουμε το Display Module For Arduino που είναι εύκολο να συνδεθούν με το Arduino. Αυτές οι οθόνες είναι συνήθως εξοπλισμένες με ουρές ZIF ή εύκολες διαμπερείς οπές συγκόλλησης, αποφεύγοντας την ταλαιπωρία της συγκόλλησης με λεπτό βήμα. Αυτές οι οθόνες μπορούν να εμφανιστούν στη γενική πλακέτα ξεμπλοκαρίσματος CFA10102 ή μέσω μιας προσαρμοσμένης πλακέτας ξεμπλοκαρίσματος CFA.

Τέλος, επιλέγουμε οθόνες που μπορούν να παρέχουν υψηλές τάσεις πάνελ από το ίδιο το Arduino ή μια συμβατή πλακέτα breakout.

128x128 1,45" Πλήρης έγχρωμη οθόνη TFT LCD

Αριθμός ανταλλακτικού: CFAF128128B1-0145T

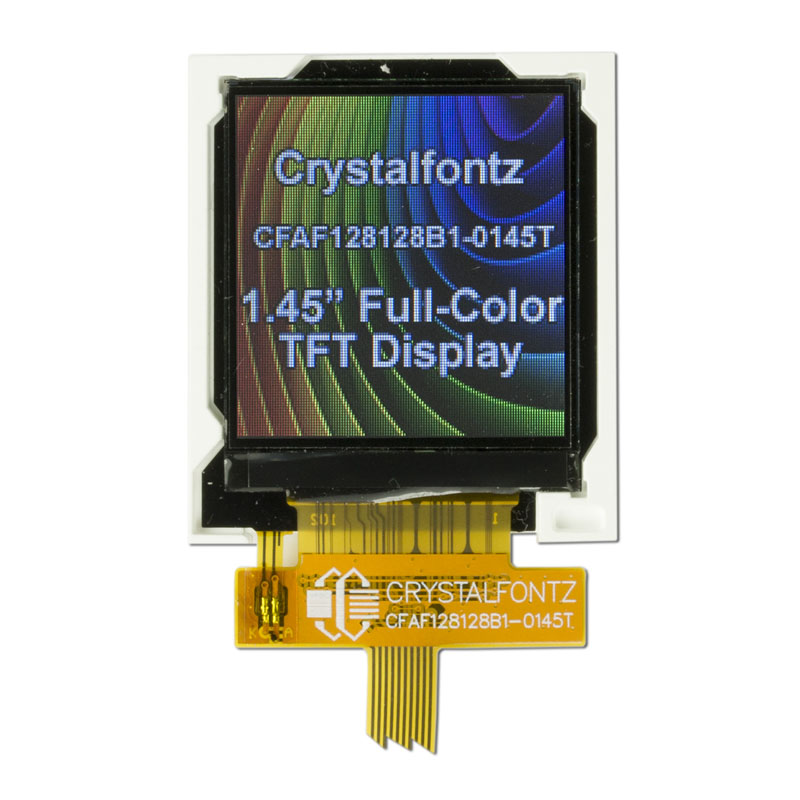

Αυτή η μονάδα οθόνης LCD γραφικών TFT διαγώνιου 1,45" θα προσθέσει πολύ ενθουσιασμό στο έργο σας. Αν και αναφέρεται συχνά ως έγχρωμη TFT 1,44", τη στρογγυλοποιούμε σε 1,45". Αυτή η μικρή οθόνη συσκευάζει 128x128 έγχρωμα pixel σε μία -Ενεργή περιοχή οθόνης τετραγωνικών ιντσών Είναι μια ιδανική επιλογή όταν χρειάζεστε μια ζωντανή, λεπτομερή οθόνη, ενώ παράλληλα εξοικονομείτε χώρο στο μπροστινό μέρος.

Χάρη στο ενσωματωμένο ST7735S ή το συμβατό χειριστήριο, χρειάζεστε μόνο μία τροφοδοσία 3,3 V για να τροφοδοτήσετε τα πάντα. Η διεπαφή κεντρικού υπολογιστή SPI επιτρέπει την πλήρη πρόσβαση ανάγνωσης και εγγραφής στην οθόνη με μόλις 10 ακίδες. Ένας μόνο φωτεινός λευκός οπίσθιος φωτισμός LED παρέχεται με ακίδες ανόδου (A, +) και καθόδου (K, -) που συνδέονται με την ουρά του εύκαμπτου τυπωμένου κυκλώματος (FPC). Για να συνδεθείτε, χρειάζεται μόνο να χρησιμοποιήσετε μια τυπική υποδοχή SMT ZIF 10 αγωγών, 0,5 mm.

Χρησιμοποιώντας μια απλή διεπαφή SPI, μπορείτε εύκολα να εφαρμόσετε μια επίδειξη οθόνης Arduino + TFT.

Παρόλο που η διασύνδεση SPI απαιτεί μόνο λίγα καλώδια για τον έλεγχο αυτής της μονάδας TFT LCD, εξακολουθεί να μπορεί να μεταδίδει δεδομένα με ταχύτητα που υποστηρίζει 20 FPS (καρέ ανά δευτερόλεπτο), η οποία αρκεί για την ομαλή αναπαραγωγή δυναμικών βίντεο.

Για οδηγίες έργου σχετικά με τον τρόπο σύνδεσης αυτού του TFT (συμπεριλαμβανομένου του Arduino Sketch), επισκεφτείτε το φόρουμ μας.

Για να ξεκινήσετε, πραγματοποιήστε λήψη του φύλλου δεδομένων και του παραδείγματος κώδικα SPI. Κάθε φορά που ενσωματώνετε αυτήν την οθόνη στην εφαρμογή σας, το RGB είναι εδώ για να σας υποστηρίξει.
