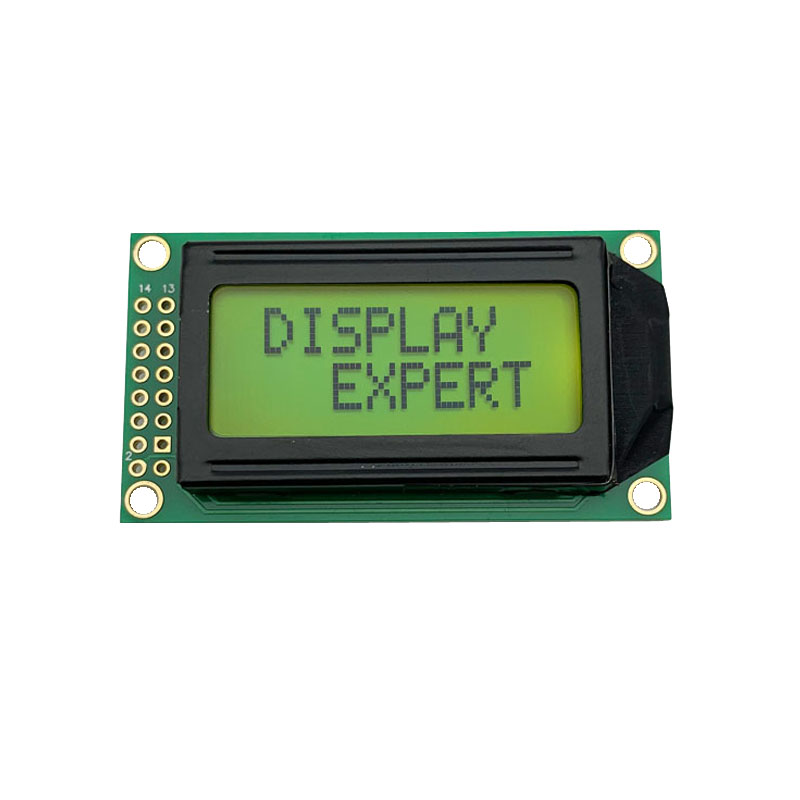

0802 Οθόνη LCD χαρακτήρων Y-G COB STN μονάδα LCD
Ως επαγγελματίας κατασκευαστής, θα θέλαμε να σας παρέχουμε Μονοφωνική Οθόνη LCD χαρακτήρων. Το SC0802001-V01 είναι οθόνη LCD 8 χαρακτήρων 2 γραμμών 8×2 χαρακτήρων με οπίσθιο φωτισμό STN COB Yellow Grenn. Αυτή η οθόνη είναι ενσωματωμένη σε SPLC780D Driver IC με γωνία θέασης 16 ακίδων 6 η ώρα.
●Τύπος: Χαρακτήρας
●Λειτουργία: STN/Y-G
●Αριθμός προϊόντος: SC0802001-V01
●Μέγεθος: -
●Ανάλυση: 8*2
●Διάσταση περιγράμματος: 28,2×32,3×2,1
●Ενεργή Περιοχή: 27.45*11.50
●Διασύνδεση: 8bit MCU
●IC: SPD0301ZD
●Φωτεινότητα: -
●Οθόνη αφής: Όχι
●Κατεύθυνση προβολής: 6
●Pin No: 16
●Σχήμα: Ορθογώνιο

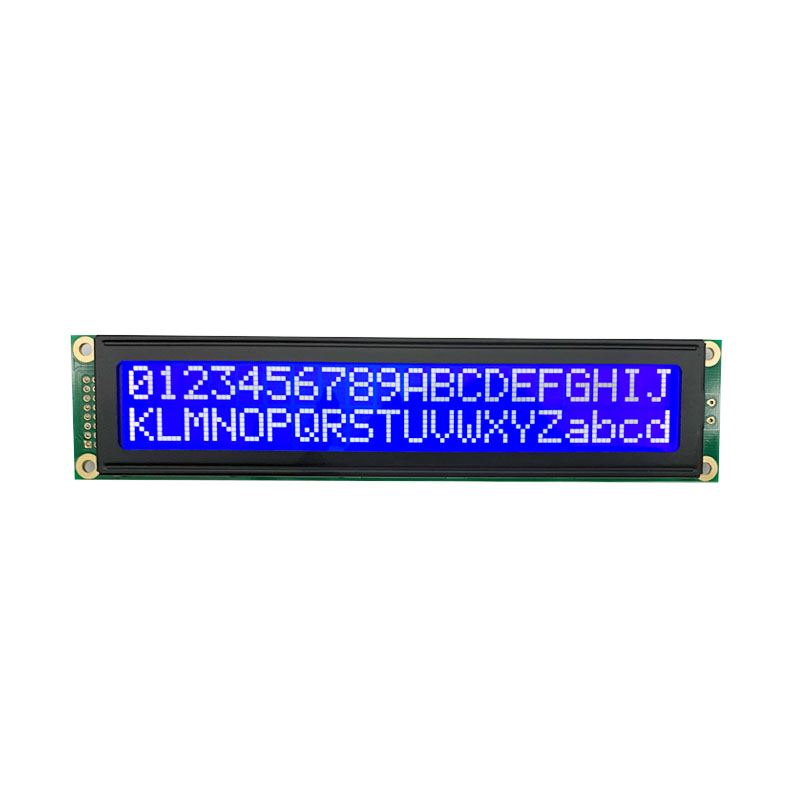

2002 Οθόνη LCD χαρακτήρων STN Αρνητικό ΜΠΛΕ
Το SC2002001-V01 είναι μια οθόνη LCD χαρακτήρων με ανάλυση 20*2, ενσωματωμένη με IC AIP31066, 16 PIN, κατεύθυνση προβολής 6 η ώρα.
●Τύπος: Χαρακτήρας
●Λειτουργία: STN-Μπλε
●Αριθμός προϊόντος: SC2002001-V01
●Μέγεθος: -
●Ανάλυση: 16*2
●Διάσταση περιγράμματος: 116*37*13.2
●Ενεργή περιοχή: 85*18.6
●Διασύνδεση: 8bit MCU
●IC: AIP31066
●Φωτεινότητα: -
●Οθόνη αφής: Όχι
●Κατεύθυνση προβολής: 6
●Pin No: 16
●Σχήμα: Ορθογώνιο
Γενική Προδιαγραφή
| Είδος | Τυπική τιμή | Μονάδα |
| Τύπος οθόνης | 20 χαρακτήρες x 2 γραμμές | μμ |
| Τύπος LCD | STN, ΑΡΝΗΤΙΚΟ (ΜΠΛΕ), ΜΕΤΑΔΟΣΗ | μμ |
| Κατάσταση οδηγού | Μονάδα LCD: 1/16 Duty, 1/5 Bias | μμ |
| Κατεύθυνση προβολής | 6 η ώρα | μμ |
| Τύπος οπίσθιου φωτισμού | ΠΛΕΥΡΑ ΛΕΥΚΟ | μμ |
| Διασύνδεση | Διεπαφή MPU 8-bit | – |
| IC προγράμματος οδήγησης | AIP31066 | – |
| Διάσταση περιγράμματος | 116(L) * 37(Π) * Μέγιστο 13,2(Τ) | mm |
| Περιοχή προβολής | 85(L) * 18,6(W) | mm |
| Μέγεθος κουκκίδας | 0,61 (Π) ´ 0,63 (Υ) | mm |
| Βήμα κουκκίδας | 0,66 (Π) ´ 0,69 (Υ) | mm |
| Μέγεθος χαρακτήρων | 3,25 (Π) ´ 5,39 (Υ) | mm |
| Οχι. | Σύμβολο | Λειτουργία |
| 1 | VSS | Γείωση (0V) |
| 2 | VDD | Τάση τροφοδοσίας για λογική (+5,0V) |
| 3 | VO | Προσαρμογή αντίθεσης |
| 4 | RS | Δεδομένα/Επιλογή οδηγιών |
| 5 | R/W | Επιλέξτε Ανάγνωση/Εγγραφή |
| 6 | E | Ενεργοποίηση σήματος |
| 7–14 | DB0-DB7 | Δίαυλος δεδομένων |
| 15 | LED_A | Τροφοδοτικό LED + (5,0V) |
| 16 | LED_K | Τροφοδοτικό LED – (0V) |
