Κείμενο κύλισης Matrix LED Arduino

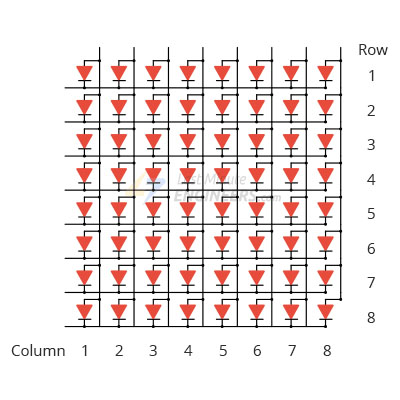

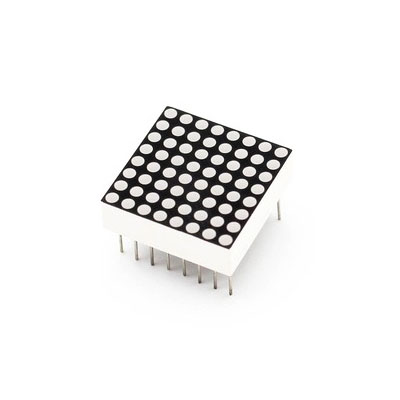

Με τη χρήση αυτής της τεχνικής, μπορεί να ελεγχθεί ένας μεγάλος αριθμός κειμένων Arduino LED Matrix Scrolling χρησιμοποιώντας λιγότερες ακίδες. Για παράδειγμα, συνδέοντας 8 σειρές και 8 στήλες μαζί, χρειάζονται μόνο 16 ακίδες για τον έλεγχο όλων των κουκκίδων LED ολόκληρης της οθόνης matrix 8x8 κουκκίδων. Αυτή η τεχνική είναι πολύ δημοφιλής κατά τον έλεγχο οθονών LED και μπορεί να επεκταθεί σε μεγαλύτερες οθόνες μήτρας κουκκίδων και άλλες εφαρμογές LED.

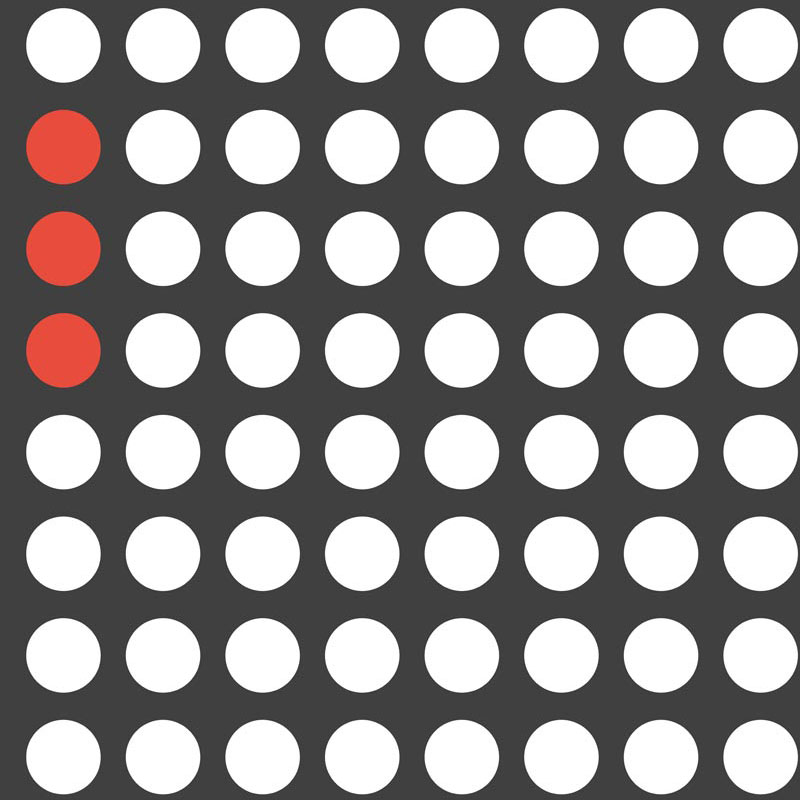

Στην τεχνολογία πολυπλεξίας, κάθε σημείο LED ενεργοποιείται για πολύ μικρό χρονικό διάστημα. Ενεργοποιώντας κάθε στήλη με τη σειρά για μια συγκεκριμένη χρονική περίοδο και επιλέγοντας την αντίστοιχη σειρά για να ανάψει το αντίστοιχο LED, ανάβουν όλα τα σημεία LED που πρέπει να ανάψουν σε ολόκληρο τον πίνακα κουκκίδων. Δεδομένου ότι ο χρόνος ενεργοποίησης κάθε στήλης είναι πολύ μικρός, ανά πάσα στιγμή δεν ανάβουν περισσότερα από 8 σημεία LED. Η ταχύτητα εναλλαγής στηλών είναι πολύ γρήγορη (εκατοντάδες ή χιλιάδες φορές ανά δευτερόλεπτο) και ο σκοπός αυτής της εναλλαγής υψηλής ταχύτητας είναι να κάνει το ανθρώπινο μάτι να αντιληφθεί ότι η οθόνη είναι πλήρως φωτισμένη, παρέχοντας έτσι ένα σταθερό και συνεχές εφέ εικόνας. Σύμφωνα με αυτήν την τεχνολογία, οι οθόνες LED dot matrix μεγάλης κλίμακας μπορούν εύκολα να ελεγχθούν χρησιμοποιώντας πολύ λίγες ακίδες, παρέχοντας πιο βολικές και χαμηλού κόστους λύσεις οθόνης για διάφορες βιομηχανίες.

MAX7219 Τσιπ

Το μόνο πρόβλημα με την πολυπλεξία είναι ότι πρέπει να ανανεώνετε συνεχώς την οθόνη για να διατηρείτε σταθερή την εικόνα.

Έπειτα, υπάρχει το MAX7219 Chip, το οποίο χειρίζεται όλη την εργασία ελέγχου και ανανέωσης για εσάς. Το μόνο που έχετε να κάνετε είναι να του στείλετε σειριακές εντολές μέσω της διεπαφής SPI 4 ακίδων και θα αναλάβει τα υπόλοιπα.
